توضیحات

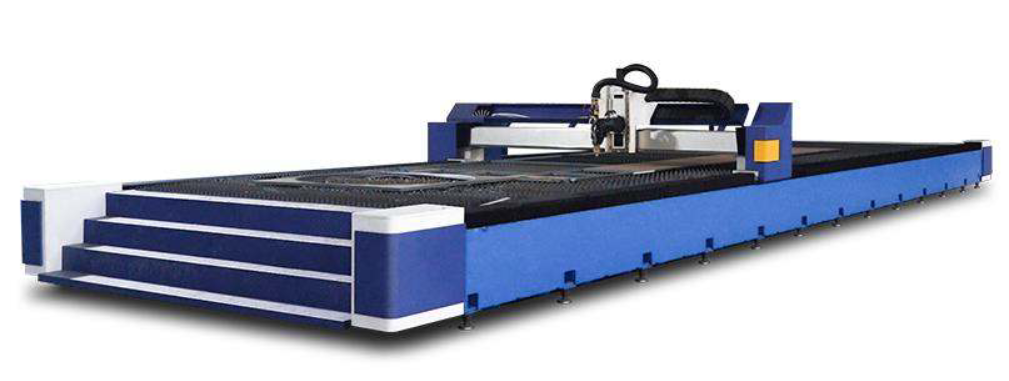

دستگاه برش لیزر Bevel مدل DA-S13030H یکی از تجهیزات پیشرفته برش فلزات در صنایع سنگین است که با بهره گیری از منب لیزر فایبر 30 کیلووات، سیستم کنترل CNC دقیق و ساختار مکانیکی مستحکم، امکان برش سریع، دقیق و پایدار انواع ورق های فلزی را فراهم می کند.
این دستگاه برای مجموعه هایی طراحی شده است که به ظرفیت تولید بالا، کیفیت برش یکنواخت و عملکرد مداوم در پروژه های صنعتی نیاز دارند. استفاده از قطعات برندهای معتبر جهانی مانند Yaskawa، HIWIN، BOCI، S&A و Cypcut باعث افزایش دقت، طول عمر و پایداری عملکرد دستگاه شده است.
بیشتر بدانید : خرید دستگاه لیزر فایبر
کاربرد دستگاه برش لیزر Bevel DA-S13030H
دستگاه برش لیزر 30 کیلووات داود قابلیت پردازش طیف گسترده ای از فلزات را دارد و برای صنایع مختلف از جمله سازه های فلزی، ماشین سازی، صنایع نفت و گاز، تجهیزات صنعتی و تولید قطعات بزرگ مورد استفاده قرار می گیرد.
این دستگاه قابلیت برش انواع ورق های فلزی شامل موارد زیر را دارد:
- فولاد ضد زنگ
- فولاد کربنی
- فولاد آلیاژی
- فولاد فنری
- ورق مسی
- ورق آلومینیومی
- سایر فلزات قابل پردازش با لیزر فایبر
مشخصات فنی دستگاه برش لیزر DA-S13030H
| مشخصات | مقدار |
|---|---|
| مدل دستگاه | DA-S13030H |
| توان منبع لیزر | حداکثر 30 کیلووات |
| ابعاد میز کار | 13000 × 3000 میلی متر |
| نوع میز کار | تک میز |
| سیستم کنترل | Cypcut |
| سیستم خنک کاری | S&A |
| دقت تنظیم مجدد | ±0.1 میلی متر |
| دقت تعیین موقعیت | ±0.1 میلی متر |
| حداکثر سرعت حرکت | 80 متر بر دقیقه |
| حداکثر شتاب | 0.8G |
| برق مورد نیاز | 380V / 3Ph / 50Hz |
| نرم افزارهای سازگار | SolidWorks / AutoCAD |
| فرمت های پشتیبانی شده | DXF / LXDS |
ساختار قدرتمند دستگاه برش لیزر صنعتی
بدنه دستگاه DA-S13030H از فولاد ضخیم ساخته شده و فرآیند تولید آن شامل جوشکاری اولیه، پولیش، عملیات تنش زدایی، ماشین کاری دقیق، رنگ آمیزی و تست نهایی است.
ساختار مستحکم دستگاه باعث کاهش لرزش هنگام برش شده و دقت عملکرد را حتی در زمان کار طولانی مدت حفظ می کند.
تیرک افقی دستگاه از اکسترود آلومینیوم ساخته شده که علاوه بر وزن پایین، سختی بالا و مقاومت مناسب برای استفاده صنعتی دارد.
قطعات اصلی و برندهای استفاده شده در دستگاه
| بخش دستگاه | برند |
|---|---|
| منبع لیزر فایبر | MAX |
| هد برش لیزر | BOCI BLT |
| سیستم کنترل | Cypcut |
| گیربکس | Motovario |
| موتور سروو | Yaskawa |
| ریل های حرکتی | HIWIN تایوان |
| قطعات پنوماتیک | SMC |
| تجهیزات الکتریکی | Schneider |
| چیلر آب | S&A |
منبع لیزر فایبر 30 کیلووات MAX
دستگاه برش لیزر DA-S13030H مجهز به منبع لیزر فایبر MAX با توان 30000 وات است. این منبع لیزری با طول عمر بیش از 100 هزار ساعت، عملکرد پایدار و کیفیت پرتو مناسب، امکان انجام عملیات برش سنگین صنعتی را فراهم می کند.
توان بالای منبع لیزر باعث افزایش سرعت برش، کاهش زمان تولید و بهبود بهره وری خطوط صنعتی می شود.
بیشتر بدانید : سرامیک هد لیزر

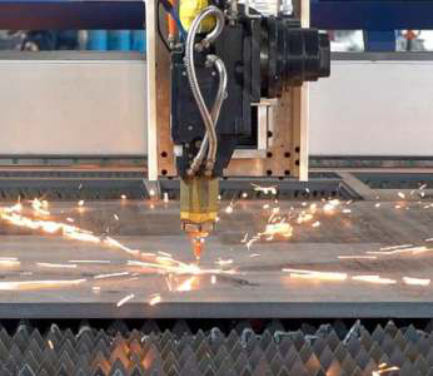

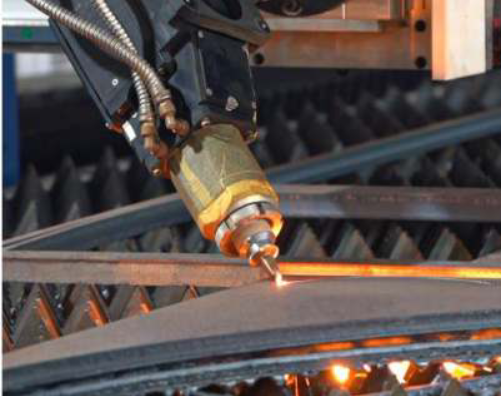

هد برش لیزر BOCI با فوکوس خودکار
هد برش لیزر استفاده شده در این دستگاه از برند BOCI بوده و مجهز به سیستم فوکوس خودکار است.
این هد با کنترل دقیق فاصله نازل تا سطح ورق، کیفیت برش را افزایش داده و امکان پردازش ورق هایی با ضخامت های مختلف را فراهم می کند.
مشخصات تجهیزات مصرفی هد:
| قطعه | مشخصات |
|---|---|
| Up PW | 25.4 × 4mm |
| Bottom PW | 34 × 5mm |
| Ceramic | D41 / H34 / M11 |
| Nozzle | D28 / H15 / M11 |
| مدل هد | BLT642H |
سیستم حرکتی دقیق با موتور سروو Yaskawa
سیستم حرکتی دستگاه از موتورهای سروو Yaskawa استفاده می کند که با سیستم درایو دوگانه، حرکت پایدار و دقیق محورهای دستگاه را تضمین می کند.
این سیستم باعث افزایش سرعت پاسخ دهی، کاهش خطای حرکتی و حفظ کیفیت برش در عملیات طولانی مدت می شود.
ریل های خطی HIWIN تایوان
ریل های حرکتی HIWIN به دلیل دقت بالا، مقاومت در برابر سایش و عملکرد روان، در ماشین آلات صنعتی پیشرفته استفاده می شوند.
استفاده از این ریل ها در دستگاه DA-S13030H باعث حرکت نرم هد برش، کاهش استهلاک قطعات و افزایش عمر سیستم حرکتی شده است.
سیستم کنترل CNC با نرم افزار Cypcut
کنترلر Cypcut یکی از سیستم های رایج در دستگاه های برش لیزر فایبر صنعتی است که امکاناتی مانند:
- کنترل دقیق مسیر برش
- تنظیم پارامترهای عملیاتی
- مدیریت فایل های طراحی
- افزایش سرعت آماده سازی عملیات
را در اختیار اپراتور قرار می دهد.
این سیستم قابلیت سازگاری با فایل های طراحی ایجاد شده در نرم افزارهایی مانند AutoCAD و SolidWorks را دارد.
دیگر محصولات ما : مخزن اکسیژن دوئر 210 لیتری
ویژگی های اصلی دستگاه برش لیزر Bevel DA-S13030H
- توان لیزر بسیار بالا تا 30 کیلووات
- مناسب برای برش ورق های بزرگ صنعتی
- میز کار با ابعاد 13 متر در 3 متر
- دقت موقعیت یابی بالا
- سرعت حرکت تا 80 متر بر دقیقه
- استفاده از قطعات برندهای معتبر جهانی
- ساختار بدنه مقاوم و صنعتی
- قابلیت کارکرد مداوم در خطوط تولید
- سیستم ایمنی برای حفاظت اپراتور
- خدمات نصب، آموزش و پشتیبانی تخصصی
سیستم ایمنی دستگاه برش لیزر
دستگاه DA-S13030H مجهز به سیستم های ایمنی طراحی شده برای کاهش خطرات هنگام کار با تجهیزات لیزری است.
این سیستم ها با هدف محافظت از اپراتور و افزایش امنیت محیط کاری در فرآیندهای صنعتی مورد استفاده قرار می گیرند.
نصب، آموزش و خدمات پس از فروش
گروه صنعتی داود خدمات کامل نصب و راه اندازی دستگاه را ارائه می دهد. پیش از نصب، اطلاعات مورد نیاز برای آماده سازی محل شامل زیرساخت برق، گاز، آب مقطر و تجهیزات جانبی در اختیار مشتری قرار می گیرد.
خدمات ارائه شده شامل:
- نصب و راه اندازی رایگان دستگاه
- آموزش کار با دستگاه و نرم افزار
- آموزش نگهداری و سرویس تجهیزات
- پشتیبانی فنی حضوری و آنلاین
- تامین قطعات مصرفی
گارانتی و پشتیبانی دستگاه برش لیزر DA-S13030H
این دستگاه دارای 12 ماه گارانتی پس از نصب و راه اندازی بوده و خدمات پشتیبانی فنی پس از فروش برای اطمینان از عملکرد صحیح دستگاه ارائه می شود.
تیم پشتیبانی گروه صنعتی داود آماده پاسخگویی و رفع مشکلات فنی مشتریان بوده و تامین قطعات مصرفی دستگاه نیز انجام می شود.
سوالات متداول
دستگاه برش لیزر DA-S13030H چه موادی را برش می دهد؟
این دستگاه قابلیت برش فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، آلومینیوم، مس و سایر فلزات مناسب برای برش لیزر فایبر را دارد.
توان دستگاه برش لیزر Bevel DA-S13030H چقدر است؟
این مدل مجهز به منبع لیزر فایبر MAX با توان حداکثر 30 کیلووات است.
ابعاد میز کار دستگاه چقدر است؟
ابعاد میز کار این دستگاه 13000 در 3000 میلی متر بوده و برای برش ورق های بزرگ صنعتی مناسب است.
آیا آموزش کار با دستگاه ارائه می شود؟
بله، پس از نصب دستگاه آموزش های لازم برای کار با نرم افزار، تنظیمات دستگاه و نگهداری تجهیزات به اپراتور ارائه می شود.
